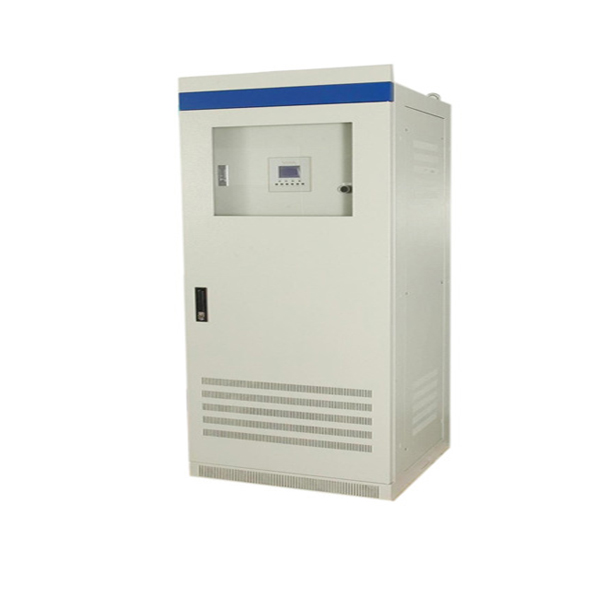

三相DC220V系列太陽能逆變器

頂尖級高品質太陽能離網逆變器,三相220VDC系列,1~30KW;
XLY系列逆變電源專為太陽能、電力、通信系統設計，是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，用以給計算機和其他電氣設備提供可使用的連續交流電源，以備市電的不穩定及斷電。帶市電互補轉換功能,可帶市電輔助充電功能,是一款長壽命設計、性能超強的太陽能專用逆變電源;

一:產品優勢
  ● 完全隔離型逆變技術，輸出無噪音正弦交流電壓
  ● 逆變單元采用先進的SPWM技術，波形純凈
● 獨有的動態電流環控制技術確保逆變器可靠運行
● 過負載能力強，能承受計算機滿負載開機
● 大功率旁路開關，過載或電池電壓異常時可由旁路供電
● 具有輸入過、欠壓，輸出過、欠壓等全面保護功能
  ● 逆變器前面板有液晶觸摸屏顯示方式，狀態一目了然
   ● 從安全性出發，最大可能的采用隔離技術，保證系統正常運行，如交流電壓電流采樣全都內置傳感器隔離，所有電流采樣都使用霍爾傳感器隔離輸入等等；
   ● 系統在設計時充分考慮到系統的多樣性，具有非常完美的擴充功能，如電池巡檢可靈活配置（最多可檢測40節單體電池電壓）
   ● 從安裝角度出發，產品設計時力求簡潔明了，便于用戶安裝
   ● 檢測功能：系統包括交流電壓、交流電流、直流電壓、直流電流、電池巡檢可以精確地監測逆變系統各項運行參數。
   ● 控制功能：包括對電池過欠壓智能管理（如：過壓關機以保護逆變模塊，欠壓關機以保護電池過放）
   ● 人機界面：大屏幕液晶顯示器，觸摸屏點觸式操作，全部中文（英文）顯示，操作簡便；
   ● 告警功能：當逆變系統出現異常時，立即產生聲光告警、啟動故障繼電器并通過RS485傳送到后臺，便于機房無人值守的科學化管理；
   ● 設置功能：可靈活對系統進行配置（如三相或單相系統，電池巡檢功能等）、設定各參數上下報警限及保護關斷限、設定電流傳感器變比、對故障輸出節點進行配置；
   ● 采用MODBS/CDT通信協議，提供RS485通信接口，方便與自動化系統對接，實現對逆變系統“4遙”功能，從而達到無人值守的自動化管理的目的；操作權限管理方式，系統設有出廠密碼、和超級密碼，非授權人員只能做一些簡單的查詢操作，確保系統安全可靠運行。
   ● 可掛接最多兩組電池巡檢單元盒，40節電池

二:產品參數

型號		1-30KW
直流輸入	額定電壓	DC220V(180-288V)
	電池數量	12V×18
	電池類型	免維護鉛酸蓄電池
交流輸入	相數	三相
	頻率	50Hz ± 5％
	電壓范圍	380VAC ± 20％
逆變輸出	額定功率	1-30KW
	額定電壓	380VAC
	電壓精度	380VAC ± 3％
	頻率	50Hz ± 1％
	波形失真率	≤ 5％（線性負載）
	動態響應	5%（0%~100%負載）
	峰值系數（CF）	3：1
	功率因數	0.8
	逆變效率	≥87%
報警		觸摸屏文字報警
轉換時間		≤5ms
噪音		≤55db
絕緣強度		1500 VAC， 1min （輸入和輸出）
冷卻方式		風扇強制風冷
產品尺寸		1KW-10KW	550寬400深800高 (mm) 或 600寬600深1660高 (mm)
		10KW-30KW	600寬600深1660高 (mm

三:產品原理說明

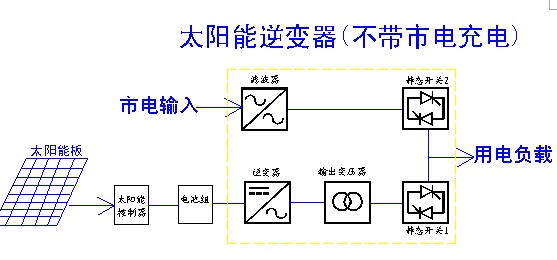

1:產品原理圖

(可增加市電輔助充電功能)
工作狀態說明：
1、交流輸入和直流輸入都正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
2、當交流輸入異常，電池輸入正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關2向負載提供電源（即交流供電）；
